GD1: Système portable de conditionnement des gaz
GD1

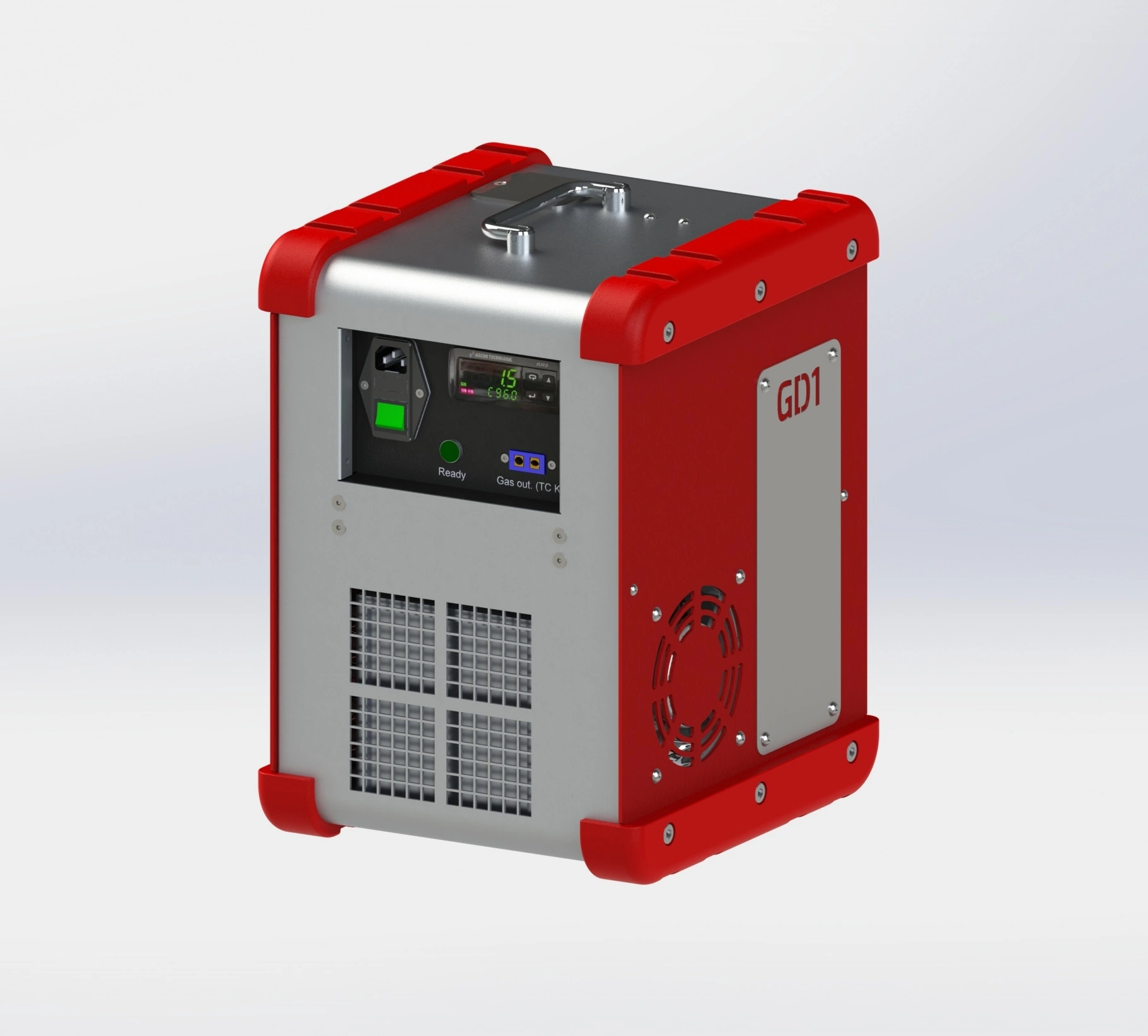

GD1 est le système de refroidissement à compresseur portable conçu par Dado Lab pour le traitement des gaz d’émission.
Compact et hautement performant, il est conçu pour garantir un contrôle précis du point de rosée ainsi qu’une protection maximale des analyseurs installés en aval.
Grâce à son système de contrôle automatique, le GD1 surveille en permanence la température du bain réfrigérant et n’active l’échantillonnage qu’une fois la consigne de température atteinte, évitant ainsi la formation de condensats indésirables.
Comme indiqué dans la norme EN 15058:2017, il fournit la température du point de rosée en sortie au moyen d’un thermocouple de type K, permettant de vérifier son maintien continu en dessous de 4 °C, indépendamment de l’humidité absolue à l’entrée.
Les valeurs du point de rosée peuvent être intégrées directement dans les rapports de l’échantillonneur isocinétique ST5, offrant ainsi un contrôle complet et traçable du processus.
Le GD1 ne se contente pas d’égaler les performances des systèmes de refroidissement couramment utilisés pour la certification des instruments: il les dépasse.
Caractéristiques techniques
| Tipo di sistema refrigerante | Compressore tramite inverter |
| Potenza di raffreddamento | Max 450W |
| Tipo di refrigerante | R134a |
| Temperatura gas in uscita | |
|---|---|
| Setpoint | 2°C |
| Isteresi | ± 2°C |
| Materiale del condensatore | AISI 316 |
| Materiale circuito pneumatico | PTFE |
| Uscita condensa | |
| Tipo di pompa | Pompa peristaltica |
| Materiale tubo | Norprene |
| Portata nominale | 3 ml/min |
| Pompa aspirazione campione | |
| Tipo | Pompa a membrana |
| Modalità di attivazione | Attivazione automatica al raggiungimento del setpoint |
| Portata massima | 3000 ml/min |
| Portata a -100 mbar | 2500 ml/min |
| Massima compensazione | a 50 kPa flusso > 0,5 l/min |
| Raccorderia in ingresso | Tipo Swagelock da 6mm doppia ogiva |
| Raccorderia in uscita | Tipo Swagelock da 6mm doppia ogiva |
| Temperatura dew point | |
| Tipo | Termocoppia tipo K |
| Connettore | Connettore presa compensata TC K std 2Pin |
| Allarmi | |
| Raggiungimento setpoint | Accensione LED verde “Ready” |
| Temperatura condensatore | Arresto automatico della pompa |
| Valori visualizzati | Temperatura bagno refrigerante, stato ON/OFF pompa, allarme manutenzione |
| Materiale involucro | Alluminio verniciato a polvere con protezioni in gomma |
| Condizioni operative | -5 ÷ +35°C, <95% UR |
| Condizioni di stoccaggio | -10 ÷ +40°C, <95% UR |
| Alimentazione | 230 Vac ±10% – 50/60Hz supply |
| Assorbimento massimo | 1.5A |
| Dimensioni | 314 × 279 × 390 mm |
| Peso | 15 kg |
